    工艺管道各个部分具有不同的热量损耗，如管架，法兰，阀门，设备等处可能需要较多的伴热量补偿，因此，伴热线（电伴热带）在不同位置的安装会有相对应的方法。可参照一下示意图进行操作（见下图1、2）。

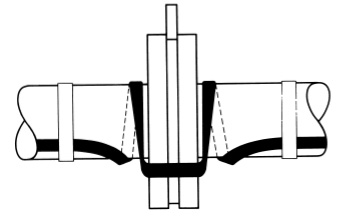

图1：伴热线法兰处的安装

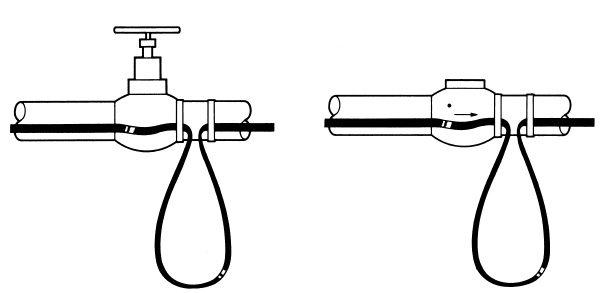

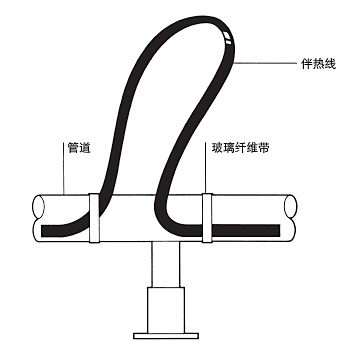

图2：伴热线阀门、管架处的安装



伴热线的安装位置（注：自调控伴热线弯曲半径：在管道上定位伴热线时，请勿使自调控伴热线的弯曲半径小于1/2"）（见下图3）



图3：伴热线的弯曲半径

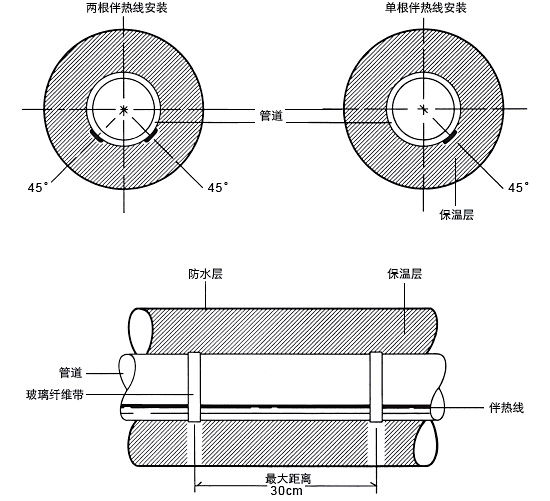

单根伴热线与双根伴热线的安装位置示意图



图4：单根伴热线与双根伴热线的安装位置示意图

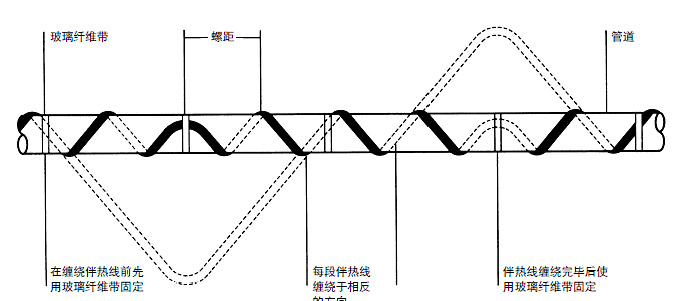

什么是缠绕安装



图5：伴热线缠绕式安装

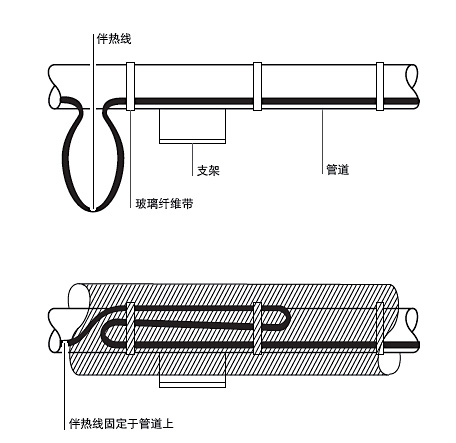

管道支架上伴热线的安装方式示意图



图6

图7

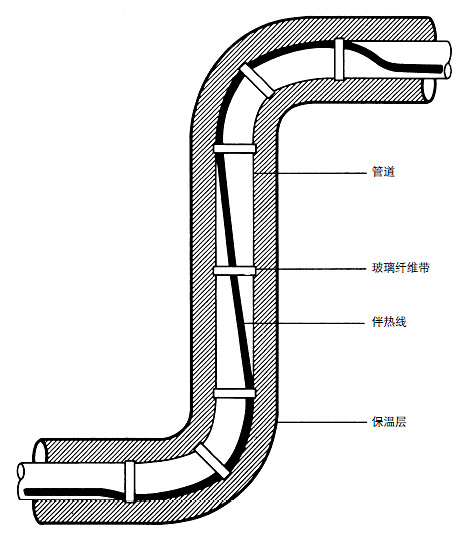

管道弯头处的安装示意图



图8：管道弯头处的伴热线安装

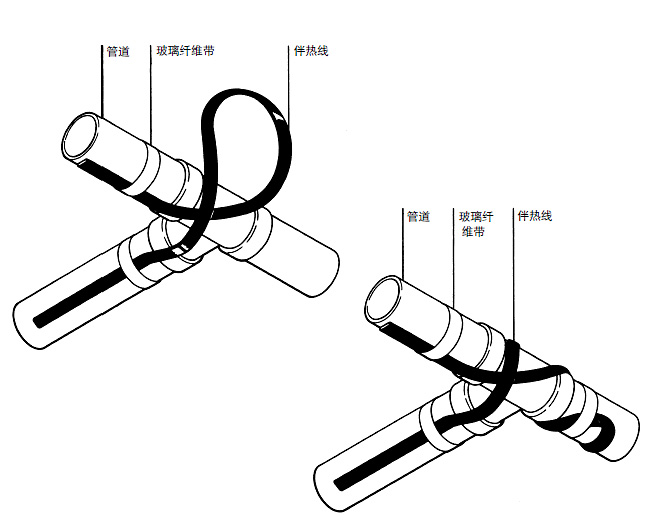

管道三通的安装示意图



图9：管道三通处的伴热线安装

注：在需要的地方用玻璃纤维带固定伴热线于三通上

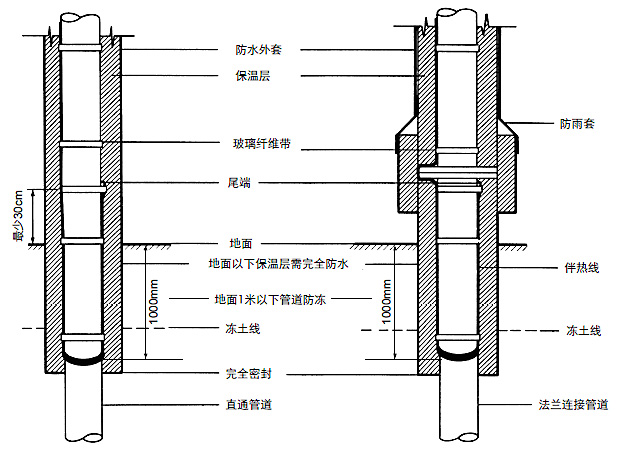

地面以下管道的安装示意图



图10：地面以下管道的伴热线安装

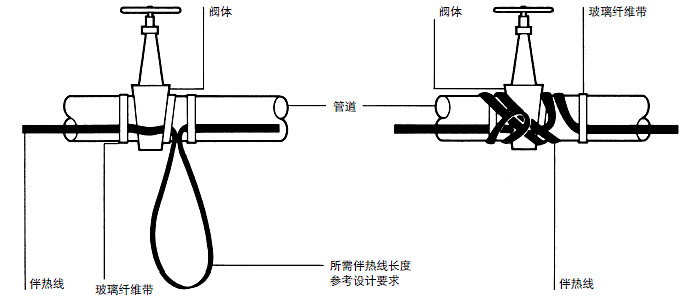

闸阀的安装示意图



图11：闸阀处的伴热线安装

注(一)：在需要的地方用纤维带固定伴热线于阀体上
  (二)：不同设计的闸阀需要不同长度的伴热线，同时安装细节也可能略为不同。

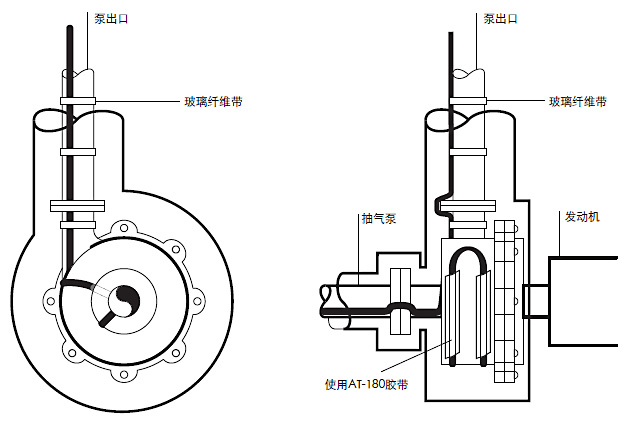

外壳泵的安装示意图



图12：外壳泵上的伴热线安装

注(一)：在需要的地方用纤维带固定伴热线于泵体上
  (二)：不同设计的外壳泵需要不同长度的伴热线。同时安装细节也可能略为不同。
       所需伴热线长度参考设计要求，伴热线尽可能依附于有流体经过的泵体上。

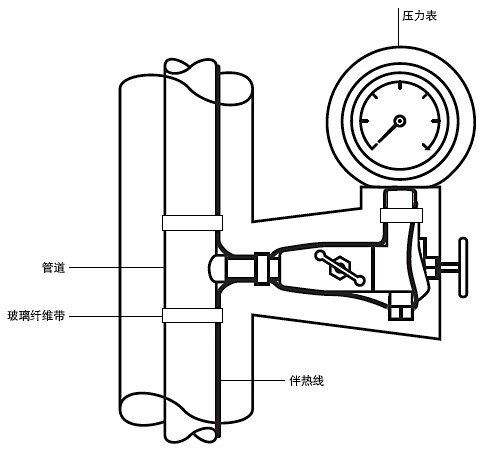

压力表安装示意图





图13：压力表上的伴热线安装
