(一) 设计图：(A)管道系统、(B)伴热线和配件、(C)现场准备(参考图1.1)

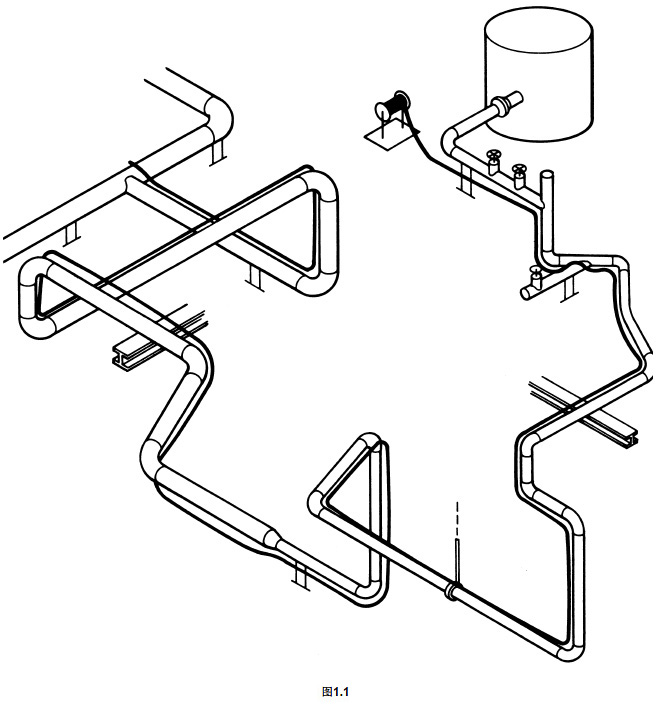

图1.1 施工现场准备

施工前应有一份完整的设计图，图中应包括以下
各项资料(参考图1.2)：

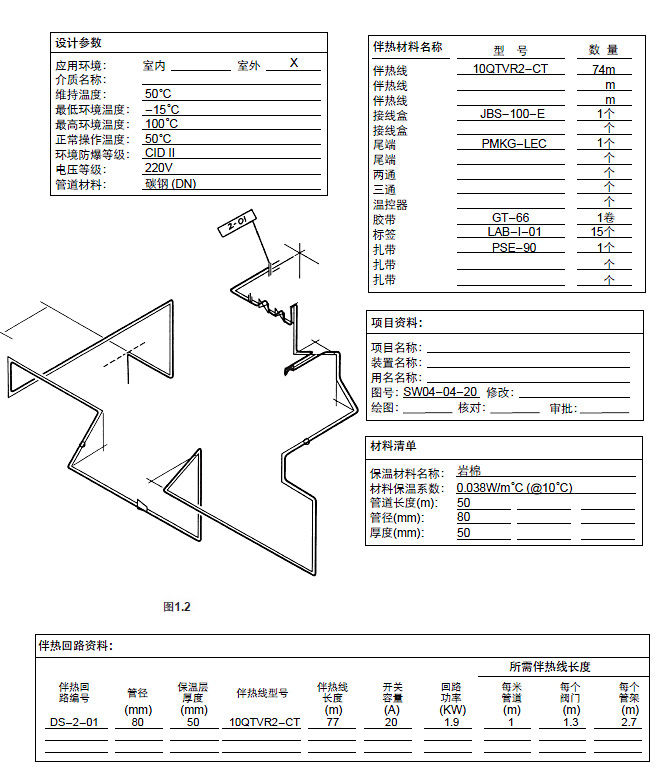

图1.2 施工设计方案和资料

1、回路编号(HeaterNo.),在供电点用长方格表示
2、回路所需伴热线长度(单位：米)
3、伴热线型号(Cat.No.)
4、每米管道长度所需伴热线长度(单位：米)，数目大于前者为缠绕布线
5、每个阀门所需伴热线长度(单位：米)
6.、备注
7、伴热系统配套材料附件清单
8、温控系统配件材料附件清单
9、施工时所需材料清单
10、设计考虑参数和所采用保温材料规格
(二) 施工前准备工作：
(A)管道系统
1、管道系统与配备都已施工完毕
2、防锈防腐涂层已干透
3、管道系统施工和规格与设计图中所示一致
4、锉去所有毛刺和利角
(B)伴热线和配件
1、伴热线表面有否损破
2、伴热线的绝缘性能良好(要求用摇表在2500VDC测试时绝缘电阻为20MΩ)(越大越好)
(三) 单根伴热线施工法（SingleHeaterCable）（参考图1.3）

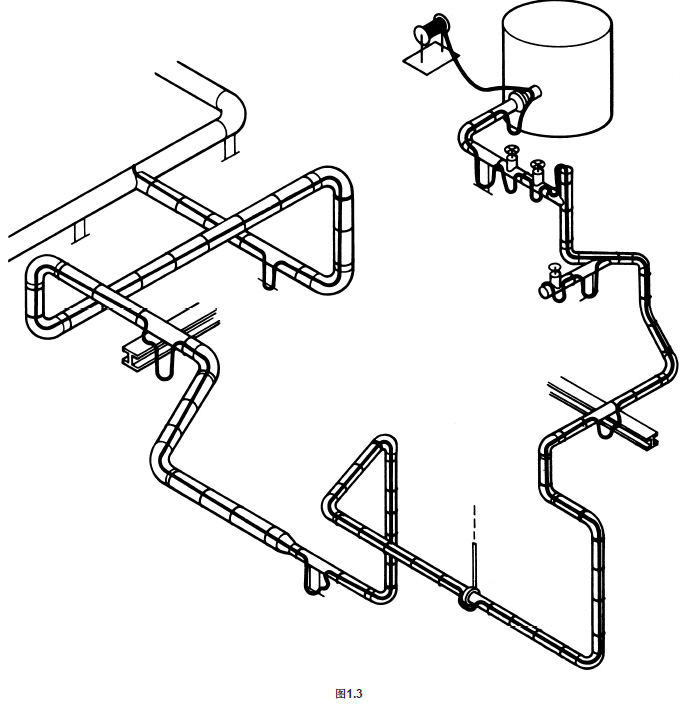

图1.3 单根伴热线施工

1、用玻璃纤维带(耐高温带)每隔约30cm处将伴热线固定于管道上
2、尽可能将伴热线附在管道的下半方
3、在回路的每一供电点和尾端各预留60cm长的伴热线
4、按设计图所示「缠绕系数」布线
5、所有散热体（参考图1.4）

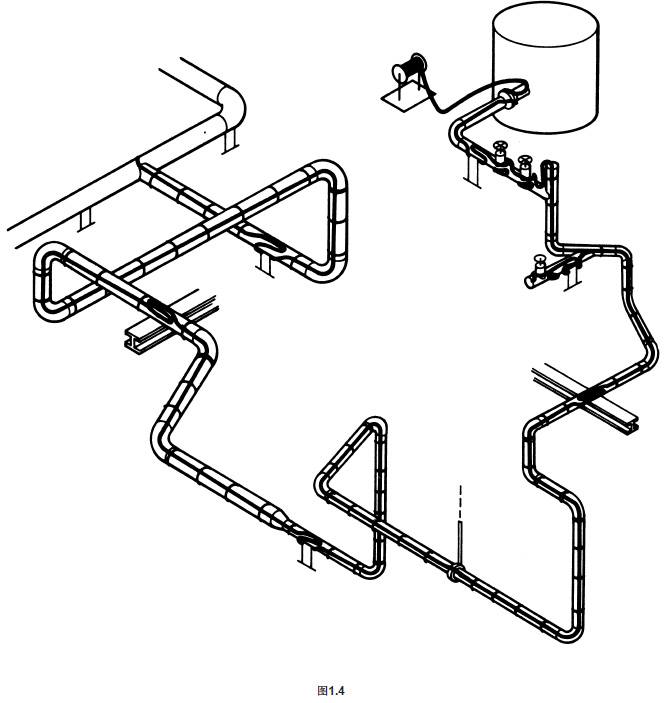

图1.4：自调控伴热线的安装

（如支架、阀门、法兰等）应按设计图要求预留所需伴热线长度，将此段伴热线缠绕于散热主体上并固定。下列各点应注意：
* 散热体应有设计所需的伴热长度
* 伴热线可互相重叠
* 缠绕方法应尽可能使散热体必要时可随时拆除进行
维修或更换而不损坏伴热线或影响其他回路。
* 在使用两通或三通配件处，伴热线各端应预留60cm长度。
(四) 螺旋缠绕(Spiralingthecable)
以例子说明，如缠绕系数为1.4，意为5m管道需要布7m的伴热线，施工时先将7m长的一段伴热线两端固定于一段长度为5m的管道上，然后将松弛的伴热线缠绕在管道上，并加以固定。
(五) 多根伴热线施工法(MultipleHeaterCables)
1、设计图指明缠绕系数为2、3或以上，一般采用于大口径管道上，有以下两种方法：
(A) 各种热线由各独立的线圈取出(参考图1.5)：

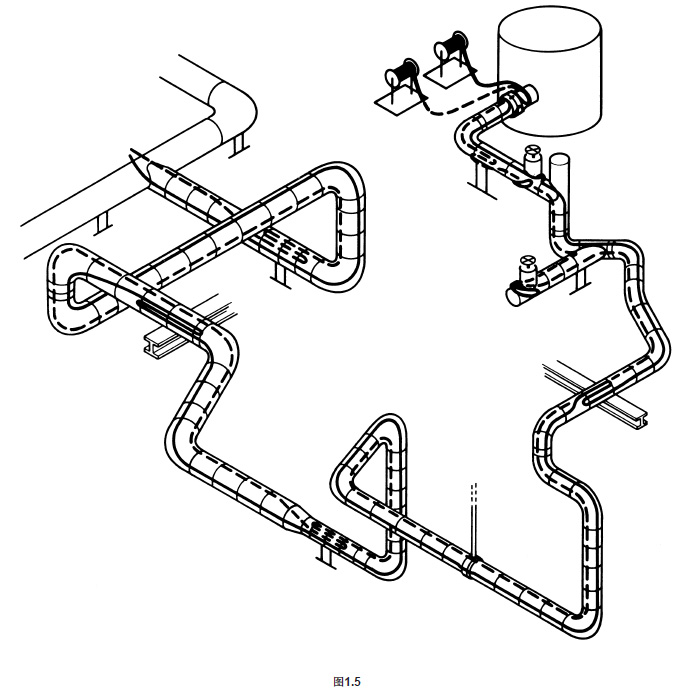

图1.5 自调控伴热线的安装

* 散热体所需伴热线长度由一伴热回路供给。
* 各回路轮流供给沿管道回路各散热体所需的伴热线。
（B） 各伴热线由同一线圈取出(较少采用)
* 伴热线由管道回路一端起布线至尾端再回头至起点。
* 各散热体所需伴热线长度由其一回路供给。
* 供电点只有回路的一端
2、后备系统,为一些关键管道作后备应急用。所以每
一回路都应当独立回路安装,并有独立的供电点。
（六） 配件安装：
* 按设计图要求选用配件
* 所采用密封圈(Grommet)需与伴热线相配
* 供电接线盒尽可能接近管道回路供电端
* 按配件安装说明书准备线口和安装
* 每一线端应预留与一小段伴热线以便将来维修时用
（七） 保温材料安装前的检查和测试(Pre-InsulationInspectionandTesting)
伴热回路安装完成后应立即进行以下的检查和测试
* 视察伴热线表面是否损伤
* 视察所有配件是否安装完整
* 用摇表(Meggar)2500VDC摇试回路一端,绝缘电阻20MΩ以上。注意摇试时间应在一分钟,供电电缆对金属屏蔽摇试
将摇试结果记录在安装记录单上
（八） 保温层安装(InstallingThermalInsulation)
伴热线施工测试后立即进行保温层安装,并注意以下各点:
* 所采用保温层的材料，厚度和规格与设计图要求符合
* 施工时管道、保温材料必须干燥
* 保温层外应加防水外罩
* 保温层施工时应避免损伤电热线
* 保温层施工后应立即对电热线进行绝缘测试
* 在保温层外加标签注明“内有伴热线”(ElectricalTraced)，另更需注明所有配件的位置。
* 在小于100mm外径的管道上，保温层内径应加大13mm。
（九） 温控系统的安装(InstallingControls)
（A）环境感应温控器(AmbientSensingThermostats)
* 按设计要求采用适当的温控器，并应达防水，防爆等级
* 按要求电压供电
* 温控器应尽可能安装于最冷最当风的位置。
（B）管道感应温控器(Line-SensingThermostats)
* 按设计要求采用适当的温控器，并应达防水，防爆等级
* 按要求电压供电
* 感应器与管道紧贴并远离伴热线，并至少离开散热体1m以上
* 感应器应安装于较隐蔽地方以免受损
* 温控器应加以适当的调校
（十） 最后测试(FinalTesting)
* 视察所有管道,保温层和所有配件的安装都没有问题。
* 将所有回路的空气开关关闭。
* 用摇表对每一回路摇试一次。
（A）对用环境感应温控的控制的系统
* 将温控器调至回路供电的状态
* 对回路进行4小时的供电使管道温度达到一平衡状态
* 测量每一回路的电压，电流,环境温度，管道温度，并将资料记录在安装记录单上。
* 测试后将温控器调至原需的指数
（B） 对用管道感应温控器控制的系统
* 将温控器微调至回路供电的状态
* 使回路供电至达到温控器所调校的温度止
* 测量每一回路的电压,电流,环境温度,管道温度,并将资料记录在安装记录单上。
（C） 对后备系统的测试如上,但每次只测试其一系统。
